JBoss RiftSaw Sample - Math Formulas

前一篇文章 JBoss SOA Web Service - Math Sample 將 ＋、－、Ｘ、／ 的運算包裝成 Web Service ，假設這些 ＋、－、Ｘ、／ 的運算都是不同平台的實作， ＋ 法是用PHP開發， － 法是用JAVA開發， Ｘ 法是用Microsoft平台， ／ 法則是用Perl Solution 。
接下來我們有一些數學公式的需求，例如：(a＋b)Ｘ(a－b) 或者 (a＋b)／(a－b) ，這時候 BPEL 就派上用場了，可以在不重覆開發的情況下，使用即有的 ＋、－、Ｘ、／ Service 透過定義 BPEL Process 來滿足我們各種數學公式的需求。
這就是 BPEL 最主要的功能整合異質系統，定義 BPEL Process 是呼叫各個 WebService 使其協同合作，這就回歸到 WebService 的核心 - 抽離平台的差異，使平台的差異與 Service 本身無關，所以 BPEL 的異質整合是架構在 WebService 之上，了解之後企業的各個系統整合是否適合使用 BPEL 就可進一步評估了。

相關設定(如安裝 JBoss RiftSaw )及執行環境的說明，可參考 JBoss RiftSaw Getting Started Guide 及 JBoss SOA Web Service - Math Sample 等相關的文章。

準備執行環境

• Eclipse Java EE IDE 3.6.1(Helios)+
• Eclipse BPEL Visual Designer 0.5.0
• JBoss Tools Plugin 3.2+
• JBoss SOA Server 5.0.2.GA+
• JBoss ESB Server 4.10+
• JBoss RiftSaw 2.3.0+
• JBoss Web Services 3.1.2.SP3_CP01+
• MySQL Server 5.1

Create Sample Project - Math Formulas

接下來的 Sample 就是以數學公式 (a＋b)Ｘ(a－b) 來定義 BPEL Process ，初步分析如下：可同時處理a、b二個數字的加法跟減法，得到的二個結果後再做乘法運算，在尋找同時處理加法跟減法的流程時，從 RiftSaw Samples 裡找到可參考的 Process，路徑如下 riftsaw-2.3.0.Final\samples\quickstart\simple_flow ，可將其匯入 Eclipse 方便參考。

1. 在 Eclipse - Select a wizard， BPEL 2.0 -> BPEL Project -> Next ，如下的畫面會出現二個 BPEL Project 一個是可佈署於Apache ODE ，另一個則可佈署於JBoss 不會出現 Target runtime 設定才是接下來要使用的Project設定，在 Create a new BPEL 2.0 project 輸入 Project name：MathFormulas -> Next ，在 BPEL Description 照預設值 Content Folder：bpelContent -> Finish ， Math Formulas Project 建立完成。



2. Create BPEL Process ，在 Eclipse - Select a wizard， BPEL 2.0 -> New BPEL Process File -> Next ； 於 Create a BPEL Process File 進行設定， BPEL Process Name 輸入 MathFormulas， Namespace 輸入 http://mathformulasProcess， Template 選擇 Synchronous BPEL Process， 點選 Next。



3. 於 Create a WSDL File 進行設定，Service Name、Port Name、Binding Protocol、Service Address都照預值不變，點選 Next；接下來選擇 BPEL Process File 及 WSDL File 的放置路徑，照預設選擇 bpelContent， 點選 Finish 完成這部份的設定，也可看到 Project 產出 BPEL Process File 及 WSDL File。



4. 將 JBoss SOA Web Service - Math Sample 的 ＋、－、Ｘ、／ wsdl file 匯入 Project ，可於 mathWS\wsdl 找到這4個檔案，將其匯入 MathFormulas\bpelContent 後，修改每個檔案的 soap:address location ，將 REPLACE_WITH_ACTUAL_URL 置換為符合各個WebService的address - http://localhost:8080/mathWS/AddService 。

Configure Process File - Partner Links & Variables

在 BPEL 裡須將每個會使用到的 Web Service 設定成 Partner Links ，在設定 BPEL Process 時就會針對 Partner Links 來操作， MathFormulas Process 本身也是 Partner Links 由 Server 生成不須另外設定；除了預設的 input/output Variable 是 MathFormulas 的 request/response 變數外，Variables 主要是設定 Web Service 的 request/response 變數，因此 ＋、－、Ｘ、／ 都須設定 request/response 變數，方便執行各個 Web Service 時操作輸入的參數及輸出的值。 Variables 也可設為一般的變數，int、double、dateTime、string.... 等基本型態都可設定。

1. 新增 Add Web Service Partner Links ， Add Partner Link -> 輸入Name：addPL -> Properties -> Details -> Browse 。



2. 於 Choose Partner Link Type 點選 Add WSDL ，於 Browse for a WSDL to Import 點選 Add.wsdl -> 點選 MathAdd -> OK 。



3. 回到 Choose Partner Link Type 出現 MathAdd Web Service， Matches:MathAdd -> Partner Link Type Structure:MathAdd -> OK， 於 Create new Partner Link Type 輸入 Partner Link Type Name：addPLT ，點選 Next 。



4. 繼續上一步驟 Partner Link Type 的設定， 輸入Role Name:addProvider -> 點選:MathAdd -> Finish，回到 Details 的設定，可以看到 Partner Role 出現 addProvider 直接點選， Partner Operstions 顯示 MathAdd Web Service 的 Request/Response ，到此 Add Web Service Partner Links 設定完成。





5. 重覆上述的步驟建立 －、Ｘ、／ 的 Partner Links，完成後如下圖。



6. 如上圖可看到 Variables 已經有 input/output 二個變數了，這是建立 BPEL Process File 時就預設生成的，是 MathFormulas Process 的輸入及輸出，而 input/output 的設定是在 wsdl file，開啟 MathFormulasArtifacts.wsdl 可看到除了 MathFormulas 的 wsdl 外，還有4個 Web Service 的 wsdl。



7. 以這個 Sample 來說輸入就是 a、b 二個數字，而輸出則是運算結果直接輸出，預設的 output 型態為 string 符合 Sample 的需求，因此 output 不做修改，而 input 的二個數字的型態則定義為 double ；如下圖將游標停留在 MathFormulasRequest 向右的箭頭(藍色箭頭)約三秒，出現 MathFormulasRequest 視窗後再點選 Open in New Editor 。



8. 於參數編輯視窗點二下修改 input 參數，並新增一個參數 MathFormulasRequestType -> 點選右鍵 -> Add Element ，型態都為 double ，修改及新增後存檔，完成後如右下圖。



9. 新增 Add Web Service Request Variables ， Add Variable -> 輸入Name：addRequest -> Properties -> Details -> Browse 。



10. 於 Choose type of variable 勾選 Messages -> 跳出Namespace Mappings -> OK ，如右下圖 Matches:點選 MathAdd_add -> Type Structure:點選 MathAdd_add -> OK ， Add Request Variables 設定完成。



11. 新增 Add Web Service Response Variables ， Add Variable -> 輸入Name：addResponse -> Properties -> Details -> Browse ，於 Choose type of variable 如右下圖 Matches:點選 MathAdd_addResponse -> Type Structure:點選 MathAdd_addResponse -> OK ， Add Response Variables 設定完成。



12. 重覆上述的步驟建立 －、Ｘ、／ 的 Request/Response Variables，完成後如下圖。

Configure BPEL Process Sequence

1. 接著定義 BPEL Process 的流程，先新增 Flow 再在 Flow 裡新增二個 Sequence 對應到 MathAdd/MathSubtract 二個 Web Service； FIX_ME-Add_Business_Logic_Here 點右鍵 -> Insert Before -> Flow ，於新增的 Flow 操作 Flow 點右鍵 -> Add -> Sequence 。



2. 在 Sequence 內新增 Assign 及 Invoke ，於新增的 Sequence 操作 Sequence 點右鍵 -> Add -> Assign ， Sequence 點右鍵 -> Add -> Invoke 。



3. 比照之前的操作於 Flow 內新增另一個 Sequence 同樣要包含 Assign 及 Invoke 並刪除FIX_ME-Add_Business_Logic_Here ，設定完成後如左下圖 ，Assign：是在指定參數這裡的用途是指定 Web Service Request 的參數，Invoke：是在呼叫/執行 Web Service；為方便閱讀將Sequence、Assign、Invoke如右下圖重新命名。



4. ＋、－ 法的流程完成後，接著設定 Ｘ 法的流程，Web Service Input：replyOutput 點右鍵 -> Insert Before -> Assign，Call Web Service：replyOutput 點右鍵 -> Insert Before -> Invoke，Web Service Output：replyOutput 點右鍵 -> Insert Before -> Assign。



5. 上一步驟設定完成後如左下圖，同樣比照右下圖更名，mulInputAss 及 mulWSInvoke用途同 ＋、－ 法，mulResultAss：則是將運算結果指定為輸出的值。

Configure BPEL Process Sequence - Assign & Invoke

1. 流程定義完成後要針對每一個 Assign及Invoke 設定，首先設定 MathAdd Sequence ， addInputAss 的任務就是將 input 二個參數對應到 MathAdd Request 的二個參數， addInputAss -> Properties -> Details -> New -> paraDouble1:double -> arg0:double -> Yes ， MathAdd Request 的第一個參數設定完成。

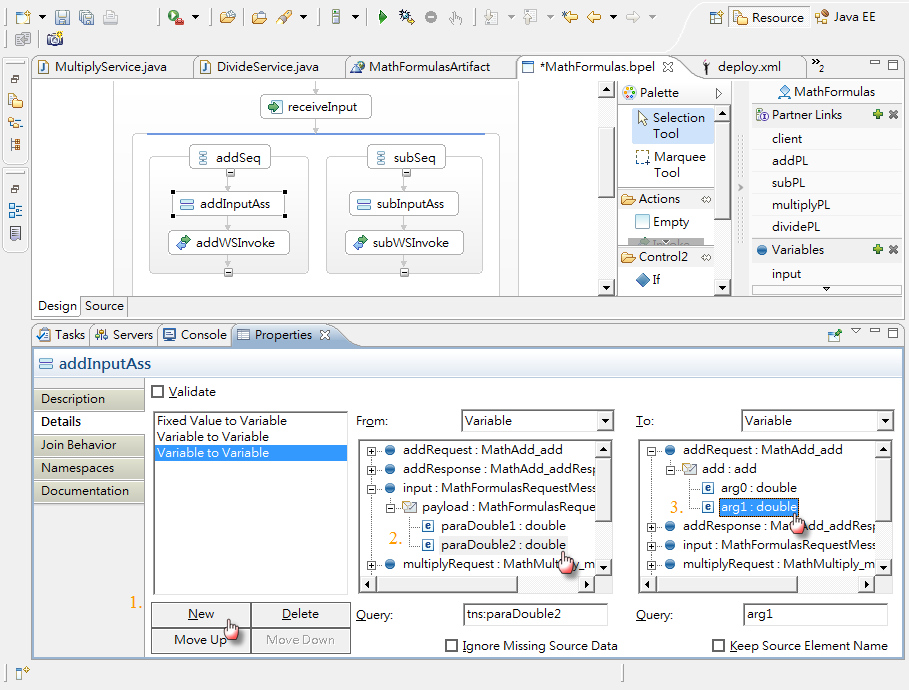

2. 設定 MathAdd Request 的第二個參數， New -> paraDouble2:double -> arg1:double ， MathAdd Request 的第二個參數設定完成。



3. 設定 MathAdd Invoke ， addWSInvoke -> Properties -> Details -> add ， MathAdd Sequence 即設定完成。 MathSubtract Sequence 也比照上述步驟設定。



4. 設定 MathMultiply Sequence 跟之前的步驟大致相同，只是 MathMultiply Request 的來源是加/減法運算後結果， mulInputAss -> Properties -> Details -> New -> return:double(addResponse) -> arg0:double(multiplyRequest) -> Yes ， MathMultiply Request 的第一個參數設定完成；設定 MathMultiply Request 的第二個參數， New -> return:double(subtractResponse) -> arg1:double(multiplyRequest)。



5. 設定 MathMultiply Invoke ， mulWSInvoke -> Properties -> Details -> multiply ；設定 MathMultiply Response 即是將運算結果對應到 output ， mulResultAss -> Properties -> Details -> New -> return:double(multiplyResponse) -> result:string(output) -> Yes ， MathMultiply Sequence 即設定完成。 到此 MathFormulas BPEL Process 全部設定完成， BPEL Process File 接著存檔。

Deploy & Test MathFormulas Process

1. 新增 ODE Deployment Descriptor File，於 MathFormulas Project 點選右鍵，接著 New -> Other -> Select a wizard -> BPEL2.0 -> Apache ODE Deployment Descriptor -> Next ；接者 BPEL Project 相對路徑照預設值不用修改，點選 Finish 。開啟 deploy.xml File，如下圖為每個 Partner Link 設定對應的 Associated Port ，接著存檔。



2. 於 Eclipse - Server View 操作 JBoss 5.0 Runtime Server點選右鍵 -> Add and Remove ，於 Add and Remove 視窗 點選 MathFormulas -> Add -> Finish 。



3. 確定 MySQL 啟動後，回到 Server View 啟動 JBoss Server 。於 JBoss Web Services Console 查看部署後的結果， http://localhost:8080/jbossws/ -> 帳/密：admin/admin -> View a list of deployed services ，可看到 MathFormulas 部署後的訊息，點選 Service URL 可看到 wsdl file。

http://localhost:8080/MathFormulas?wsdl



4. 利用 soapUI Tool 測試 MathFormulas Process ，輸入 a=8 、 b=1.432 ，算式則為： (8+1.432)X(8-1.432)=61.949376 測試結果如下。



5. JBoss Log 如下。
