BPEL(Business Process Execution Language) 是一種 XML-based 的語言，用於定義數個負責企業商業流程的 Web Service 交互作用，也就是可以透過 BPEL 將二個以上的 Web Service 以 process flow 的方式讓 Web Service 可以協同工作。

BPEL 也是 based on Web Service 也就是比照 Web Service 的操作方式，透過 wsdl 產出 Web Service client 來呼叫 BPEL 。

而 Apache ODE (Orchestration Director Engine)則是 BPEL Engine 用於執行 BPEL Process ；另外 Eclipse IDE 有提供 BPEL designer plugin ，可以用視覺化的方式建置 BPEL Process File ，再透過 IDE 佈署及執行於 Apache ODE 。

準備執行環境

Eclipse IDE 及 Tomcat 7 的安裝不在此說明。

Eclipse Java EE IDE 3.6.1(Helios)+
Eclipse BPEL Visual Designer 0.5.0
Apache Tomcat 7.0.2+
Apache ODE 1.3.5

Installing Apache ODE

下載 Apache ODE war file ，這裡下載的是 v1.3.5 ，建議下載最新版的，將下載的 apache-ode-war-x.x.x.zip 解壓縮。

解壓縮後將 ode.war 複製到 %TOMCAT_HOME%\webapps\ ，啟動 Tomcat 可看到 log 如下，於 %TOMCAT_HOME%\webapps\ 也可看到 ode folder。

Apache ODE console： http://localhost:8080/ode/ 。

Installing Eclipse BPEL designer & Setup the Apache ODE Server

以下所提供的 Location 安裝的是 BPEL Designer v1.0.2 但此版本跟筆者環境的 JBoss Tools 有衝突，在 IDE 上建置 BPEL Project 及 Deploy 至 Apache ODE Server 會有問題，因此回復到 BPEL Designer v0.5.0 但問題依然存在只有採用另一種方法解決此問題，因此環境上如果沒有衝突建議安裝 v1.0.2 否則先使用 v0.5.0 。也可參考文末的相關連結有安裝的詳細說明。

開啟 Eclipse IDE ，功能表選擇 Help->Install New Software，來到 Install Available Software 。

點選 Add ，於 Location 輸入 http://download.eclipse.org/bpel/site/ 後點選OK ，Location 請先參考官網的說明 Installation BPEL Designer Project，實作測試時跟寫下這篇文章有段時間距離，二個時間點輸入的 Location 是不一樣的所以以官網的為主。
接下來步驟為 v1.0.2 的安裝與 v0.5.0 則大同小異(提供的畫面表示使用版本)： Eclipse BPEL Designer 點選 Next -> Install Detail -> Next -> 勾選 accept license -> Finish 進行安裝。

接著功能表選擇 File->New->Other，看到可以進行 BPEL Project 開發。

接著設定 Apache ODE Server ，於 Server View -> 點擊右鍵 -> New -> Server，如下圖。

選擇 Apache ODE 1.x Runtime -> Next ；輸入 ODE Server 及 Tomcat Server 路徑，點選 Finish。

Create BPEL Project

建立 Sample Project 來測試相關的設定，於 File -> New -> Other -> Select a wizard -> BPEL2.0 -> BPEL Project -> Next ，project name 輸入 ODEHello ， Target Runtime 選擇 Apache ODE 1.x Runtime，點選 Finish ，(Designer v1.0.2 於 Create Project 階段沒有 Target Runtime 及 Configuration 的設定，建立 BPEL Process File 時才須設定)。

於 ODEHello Project 點選右鍵，接著 New -> Other -> Select a wizard -> BPEL2.0 -> New BPEL Process File -> Next ；於 Create a BPEL Process File 進行設定， BPEL Process Name 輸入 ODEHello， Namespace 輸入 http://odehelloProcess， Template 選擇 Synchronous BPEL Process，點選 Next。

於 Create a WSDL File 進行設定，Service Name、Port Name、Binding Protocol都照預值不變， Service Address 則需配合 Tomcat 中 ODE Server 的佈署路徑，輸入http://localhost:8080/ode/processes/ODEHello ，點選 Next；接下來選擇 BPEL Process File 及 WSDL File 的放置路徑，照預設選擇 bpelContent，點選 Finish 完成這部份的設定，也可看到 Project 產出 BPEL Process File 及 WSDL File。

設定 BPEL Process File ，開啟 ODEHello.bpel 如下圖於 BPEL Design UI 點選 FIX_ME-Add_Business_Logic_Here ，點選 Properties -> Details -> Assign 。

設定 Assign 的 input 及 output，這個 Sample 只是單純將輸入的字串，經由 Assign 後再 Print，因此只需指定 Assign 的一邊是輸入的字串另一邊則為輸出的字串如下圖步驟設定，設定完成後存檔。

接下來新增 ODE Deployment Descriptor File，於 ODEHello Project 點選右鍵，接著 New -> Other -> Select a wizard -> BPEL2.0 -> Apache ODE Deployment Descriptor -> Next ；接者 BPEL Project 相對路徑照預設值不用修改，點選 Finish 。

開啟 deploy.xml File，設定 Associated Port：ODEHelloPort ，接著存檔。

開啟 ODEHelloArtifacts.wsdl File，UI 設定如下圖，此 Sample 這部份不做修改。

Deploy & Run BPEL Project on the Apache ODE

因為 BPEL Designer v1.0.2 與 JBoss Tools 衝突的關係，執行接下來的部份時須先修改 %ECLIPSE_HOME%\workspace\ODEHello\.settings\org.eclipse.wst.common.project.facet.core.xml ，這樣在配置 ODE Server 時才能選擇 ODEHello Project 。

<?xml version="1.0" encoding="UTF-8"?>
<faceted-project>
  <fixed facet="jbt.bpel.facet.core"/>
  <installed facet="jbt.bpel.facet.core" version="2.0"/>
</faceted-project>

JBoss Tools

jbt.bpel.facet.core

Apache Ode

bpel.facet.core

<?xml version="1.0" encoding="UTF-8"?>
<faceted-project>
  <runtime name="Apache Ode 1.x Runtime"/>
  <fixed facet="bpel.facet.core"/>
  <installed facet="bpel.facet.core" version="2.0"/>
</faceted-project>

ODE Server點選右鍵 -> Add and Remove。

點選 ODEHello -> Add -> Finish。

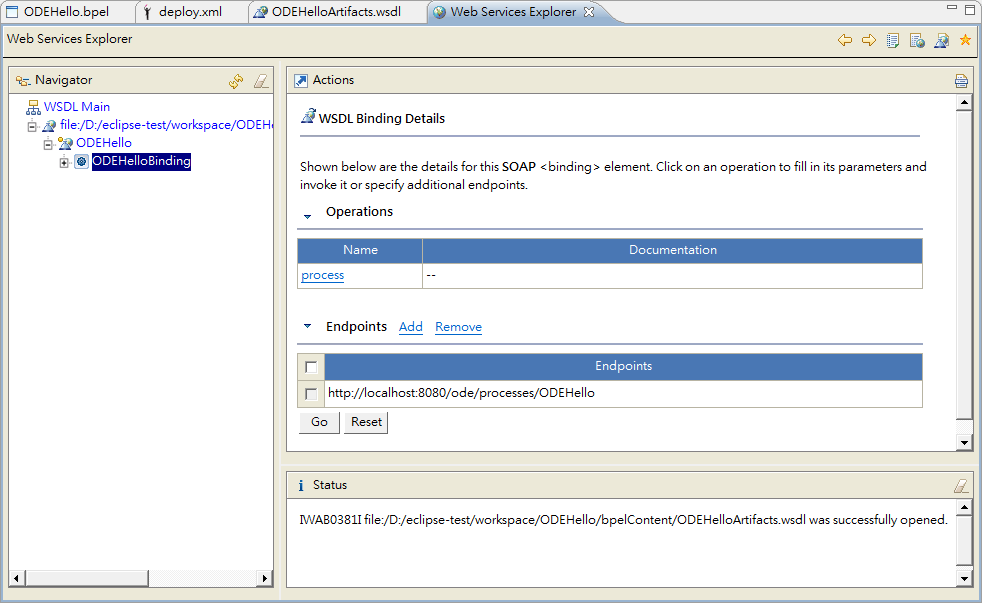

啟動 ODE Server，可於 Console view 看到 log 輸出，Browser輸入 http://localhost:8080/ode/processes/ODEHello?wsdl 可看到 wsdl file ，Tomcat 目錄下也可以看到已佈署於 ODE Server 。
